Kit Automazione Cancello Battente 2 Ante SOMMER TWIST 350 RAPIDO YS12713-XXXXX

Sommer

SKU: YS12713-XXXXX
MOD.: twist 350 rapido

DESCRIZIONE GENERALE SERIE TWIST 350 RAPIDO:

• Rispetto al twist 350, twist 350 rapido offre una velocità di spinta superiore fino al 30 % (max. 27 mm/s).
• per cancelli a battente fino a 3 m di larghezza o 300 kg di peso per anta

Flessibile:
• Utilizzabile universalmente per DIN sinistro e DIN destro
• Supporta il funzionamento con 1 o 2 ante e misto con twist 200 E/EL e twist XL
• Utilizzabili con ante cieche
• Adatte per cancelli che si aprono verso l’esterno con staffe speciali
• Controllo tramite microprocessore con numerose opzioni, ad es. funzione dell’anta primaria, chiusura automatica del cancello, velocità e tempo di prelampeggio regolabili, risposta personalizzabile al rilevamento di un ostacolo (inversione di direzione completa o parziale del cancello)
• Interfaccia al dispositivo di programmazione TorMinal
• installazione veloce e semplice collegamento elettrico

Sicurezza:
• Il sistema di frenatura brevettato da SOMMER permette all’automazione di supportare anche sollecitazioni gravose, anche in presenza di forze estreme fino a 2 tonnellate, causate, ad esempio, da vento o atti vandalici
• Autobloccante, senza elettroserratura fino a 3,5 m
• Protezione contro gli infortuni grazie alla misurazione elettronica della forza con DPS (Dynamisches Power System)
• L’automazione può essere sbloccata manualmente (ad esempio, in caso di blackout)
• Connessioni per dispositivi di sicurezza, ad es. lampeggiante e fotocellula (a 2 e 4 fili) e carico esterno (24 Vdc), contatto relè a potenziale zero

Innovativo:
• Design moderno ed elegante
• La corsa soft controllata sotto forma di rampa senza perdite di forza assicura una movimentazione delicata

twist 350 rapido, SOMloq2 (FM 868,95 MHz), kit
• Centralina DTA-1 nell’alloggiamento (IP65), dimensioni: 250 × 175 × 75 mm
• Radioricevitore SOMup4 (FM 868,95 MHz SOMloq2, 40 posizioni di memoria), ad innesto
• Slot per espansione di memoria Memo (450 radiocomandi)
• Radiocomando a 4 canali Pearl (Y4018V000)
• Tramite l’interfaccia di servizio SOMlink è possibile programmare e cancellare trasmettitori e richiamare informazioni tramite il radioricevitore.

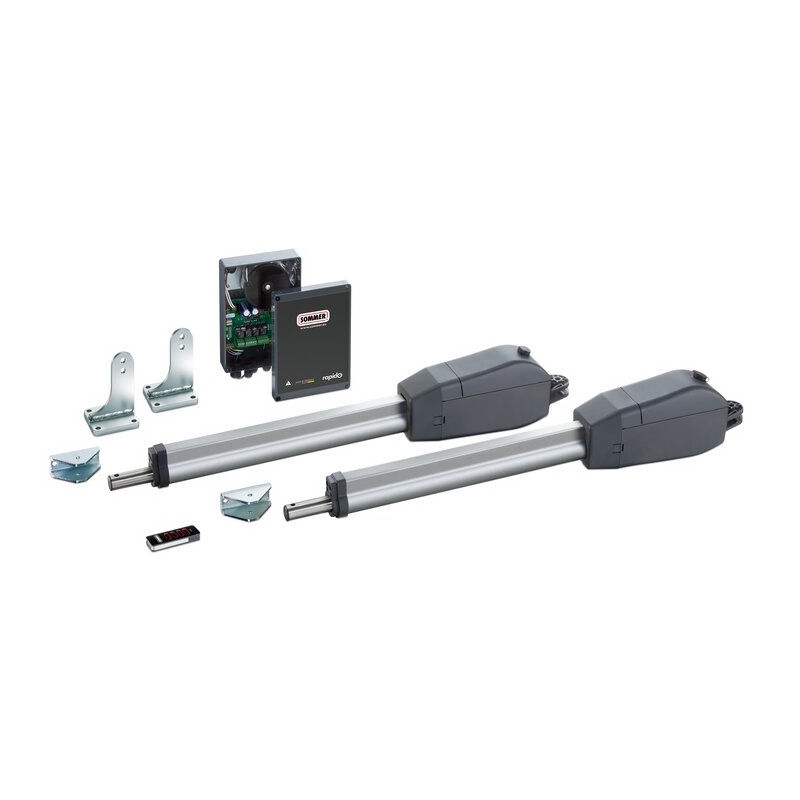

DESCRIZIONE PRODOTTO SOMMER YS12713-XXXXX:

• Due ante
• Due automazioni per cancelli a battente twist 350 rapido (utilizzabile universalmente per DIN sinistro e DIN destro)
• Ferramenta per montante e anta
• Centralina DTA-1 nell’alloggiamento (IP65), dimensioni: 250 × 175 × 75 mm
• Radioricevitore SOMup4 (FM 868,95 MHz SOMloq2, 40 posizioni di memoria), ad innesto
• Slot per espansione di memoria Memo (450 radiocomandi)
• Radiocomando a 4 canali Pearl (Y4018V000)
• Tramite l’interfaccia di servizio SOMlink è possibile programmare e cancellare trasmettitori e richiamare informazioni tramite il radioricevitore.

CARATTERISTICHE TECNICHE:

Peso del cancello per anta: max. 300 kg
Larghezza del cancello per anta: max. 3.000 mm
Pendenza cancello: –
Riempimento cancello: max. 100 % chiuso (dipende da larghezza e altezza porta)
Principio di azionamento: Automazione per cancelli a battente elettromeccanica con mandrini in acciaio a 8 rapporti e ingranaggio a vite ad alte prestazioni autobloccante
Attuatore: In acciaio lucidato, antiruggine, altamente resistente
Elemento tubolare esterno: Alluminio anodizzato, elevata protezione in caso di condizioni atmosferiche gravose
Stoccaggio: Cuscinetto esente da manutenzione particolarmente scorrevole
Carcassa: La carcassa è costruita in materiale speciale resistente ai raggi UV e di lunga durata. È più resistente alla rottura per invecchiamento rispetto alla stessa carcassa di alluminio
Motore: Motore ad elevata potenza con riduzione multipla e rapporti rinforzati, elevata sicurezza di funzionamento
Protezione motore: mediante microprocessore, controllo corrente
Centralina motore: DTA-1, impianti ad 1 e 2 ante
Alimentazione: 220-240 Vac, 50/60 Hz / tensione motore 24 Vdc
Velocità di spinta: max. 27 mm/s
Tempo di apertura: circa 12-34 sec., in base al punto di fissaggio (cfr. dimensioni di montaggio A + B) cambia il tempo di apertura e l’angolo di apertura
Angolo di apertura: max. 121°
Protezione contro gli infortuni: grazie al disinserimento automatico della forza
Disinserimento sul finecorsa: Finecorsa (contatti Reed)
Sblocco di emergenza: su automazione; con serratura, facile utilizzo
Funzionamento controllato da LED: Rete / APERTO / CHIUSO / Sicurezza, lampeggiante, finecorsa, elettroserratura
Soft-Start / Soft-Stop: Corsa soft regolata a forma di rampa senza perdita di forze
Possibilità di collegamento: Per fotocellula (a 4 fili o a 2 fili), costa di sicurezza (collegabile solo con unità di controllo esterna), lampeggiante, carico esterno (24 Vdc, max. 0,1 A), contatto relè a potenziale zero, elettroserratura
Chiusura automatica: Impostabile con DIP switch
Funzione uomo presente: sì, attivabile con TorMinal
Funzione dell’anta pedonale: sì
Funzionamento a impulsi: APERTURA – STOP – APERTURA – STOP / … impostabile su definito APERTO / CHIUSO
Sequenza di chiusura: Autoapprendimento
Numero di canali radio: 2
Modalità di funzionamento: S3 40 %
Classe di protezione: Automazione: IP44 / Centralina: IP65
Intervallo di temperatura: Automazione/centralina: da -30 °C a +70 °C
