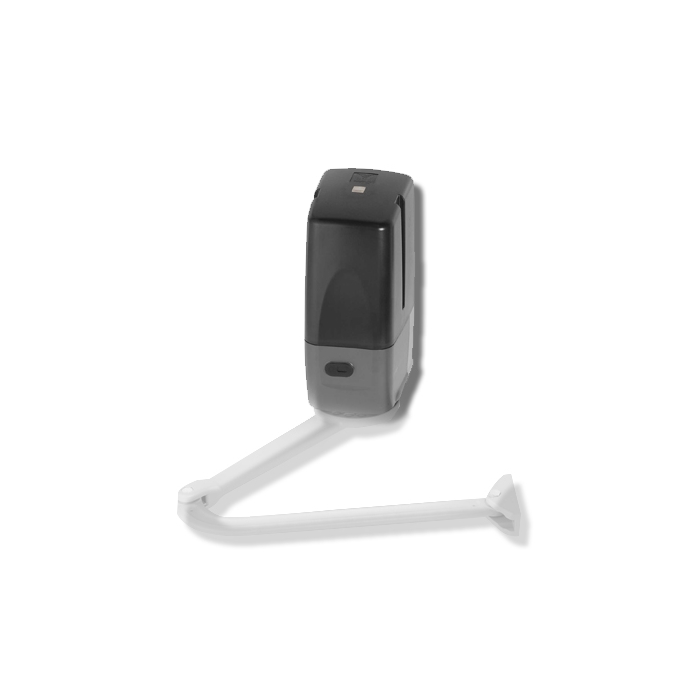

Gruppo Elettromeccanico Con Motore 24V Per Cancelli a Battente CARDIN BL3924MRCB

Cardin

SKU: BL3924MRCB

DESCRIZIONE GENERALE SERIE CARDIN PRO SERIE BL:

Attuatore elettromeccanico autobloccante con modelli a 24V e 230V adatto alla movimentazione di cancelli a battente ad una o due ante con applicazione sia a sx che a dx della luce passaggio. Compatto e robusto, curato nel design, rappresenta la soluzione ideale per automatizzare cancelli ad uso residenziale con pilastri di grandi dimensioni anche con apertura contraria alla posizione del motore. Le finiture e i materiali impiegati ne garantiscono l’inalterabilità agli agenti atmosferici, le soluzioni tecniche e progettuali lo caratterizzano e ne elevano lo standard qualitativo.
L’automazione si compone di uno o due attuatori gestiti da un programmatore Cardin su contenitore antiurto e antiacqua.
Le apparecchiature sono sprovviste di programmatore elettronico, per il suo impiego si raccomanda l’utilizzo di programmatori elettronici Cardin:
– PRG230M2 per 1 o 2 motori 230V;
– CC242ETOPCB – CC242EXTOPCB per 1 o 2 motori 24V.
Sul modello 24V – BL1924ASW il controllo della posizione dell’anta avviene tramite encoder con programmazione ad autoapprendimento, questo riduce al minimo i tempi di posa e rende ottimale la programmazione.
Il riposizionamento interviene in automatico qualora eventi estranei si manifestino sulla corsa dell’anta. Il controllo operato dalla centrale si completa con le sicurezze antischiacciamento e le funzioni di “soft start” e “soft stop”.
Sul modello 230V – BL1920 il controllo della posizione dell’anta avviene con finecorsa meccanici.
Entrambe le versioni sono dotate di braccio attuatore e sblocco con accesso a chiave.
Un braccio forte che trasmette al vostro cancello un movimento regolare e silenzioso senza alterarne l’estetica.

DESCRIZIONE PRODOTTO CARDIN BL3924MRCB:

Gruppo autobloccante con encoder 24V – peso max. 400kg + caricabatteria e batterie NiMH – Versione reversibile

Automazione master autobloccante reversibile controllata tramite encoder con integrati:
– programmatore elettronico;
– ricevitore 433MHz FM;
– caricabatteria estraibile;
– batterie NiMH.
L’apparecchiatura è particolarmente indicata per cancelli con pilastri di grandi dimensioni con cerniere interne rispetto al filo pilastro. Ideale anche per cancelli con ante fino a metri 3.5 di lunghezza (fino a 5m nella versione braccio articolato, elettroserratura), peso max. 400kg.
Lo sblocco manuale si attua dopo la rimozione del portello a chiave utilizzando la chiave esagonale in dotazione.
Braccio attuatore da ordinare separatamente.

CARATTERISTICHE TECNICHE DELL’ATTUATORE
Alimentazione motore (Vdc): 24
Corrente nominale assorbita (A): 2
Potenza assorbita (W): 50
Intermittenza di lavoro (%): 70
Tempo di apertura 90° (s): 20 (16 con l’utilizzo del braccio dritto)
Apertura massima (°): 130
Coppia max. (Nm): 300
Grado di protezione (IP): 44

SPECIFICHE TECNICHE DELLE CENTRALINE
Alimentazione (Vac): 230
Corrente nominale assorbita (A): 1,2
Potenza massima assorbita (W): 250
Potenza in uscita per 1 o 2 motori (W): 60 + 60
Classe dispositivo (Cls): II

RICEVENTE INCORPORATA
Frequenza di ricezione (MHz): 433.92 / 868,3
Canali / funzioni gestibili (N°): 4 / 8
Codici memorizzabili (N°): 300 / 1000
